Vous appuyez sur un bouton près de la porte, la lumière s’allume. Vous appuyez sur un autre bouton à l’étage, la même lumière s’éteint. Ce fonctionnement repose sur un duo précis : le bouton poussoir et le télérupteur. Comprendre comment ces deux éléments dialoguent permet de câbler ou dépanner un circuit d’éclairage sans improviser.
Pourquoi un bouton poussoir et pas un interrupteur classique
Un interrupteur classique bascule entre deux positions : ouvert ou fermé. Il garde sa position après l’action. Le bouton poussoir, lui, revient toujours à sa position initiale dès qu’on relâche le doigt.
Cette différence mécanique change tout. L’interrupteur pilote directement le circuit d’éclairage. Le bouton poussoir, lui, envoie une brève impulsion électrique au télérupteur, qui se charge d’ouvrir ou de fermer le circuit de la lampe.
Vous avez déjà remarqué que dans un couloir long, trois ou quatre points de commande contrôlent le même luminaire ? Avec des interrupteurs va-et-vient, le câblage devient vite complexe au-delà de deux points. Le télérupteur commandé par des boutons poussoirs simplifie le problème : chaque bouton poussoir se câble en parallèle sur la même borne, quel que soit leur nombre.
Câblage du bouton poussoir sur un télérupteur : fil par fil

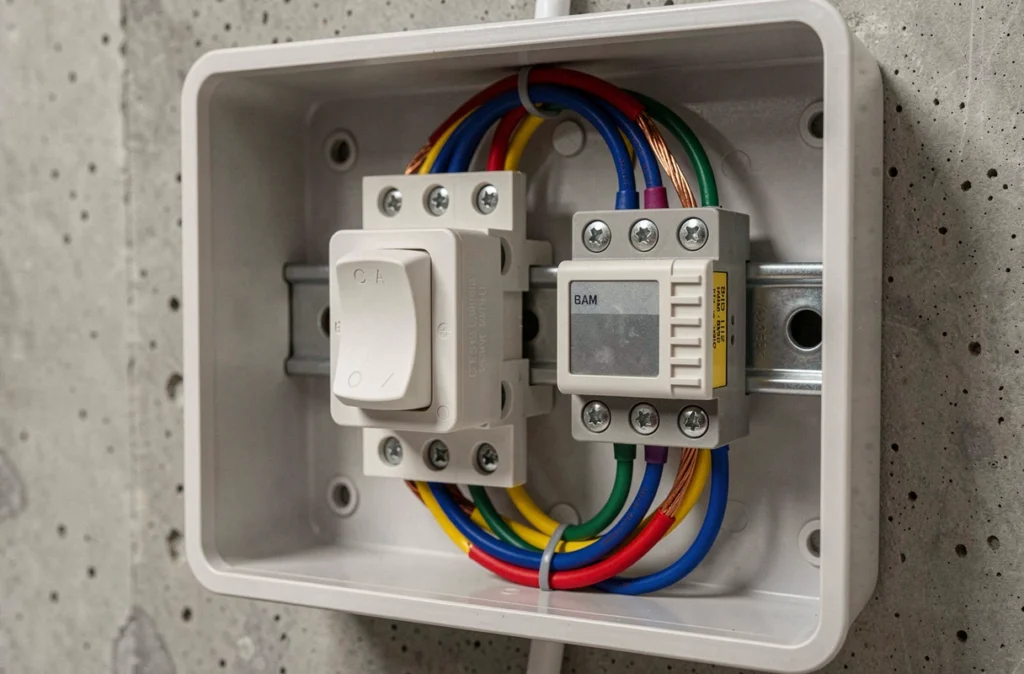

Le télérupteur se loge dans le tableau électrique, sur le rail DIN. Il possède quatre bornes principales (sur un modèle unipolaire courant) :
- Une borne d’alimentation (phase, fil rouge ou marron) qui reçoit le courant du disjoncteur de protection
- Une borne de sortie (retour lampe) qui alimente le circuit d’éclairage vers le luminaire
- Une borne de commande (souvent marquée A1) qui reçoit l’impulsion des boutons poussoirs
- Une borne neutre de bobine (A2) reliée au neutre du circuit
Chaque bouton poussoir installé dans la maison se raccorde entre la phase (via la boîte de dérivation) et la borne de commande A1 du télérupteur. Tous les boutons poussoirs sont câblés en parallèle : un fil de phase arrive à chaque bouton, et un fil de retour repart vers la borne A1.
Quand vous appuyez sur n’importe quel bouton poussoir, la phase atteint la bobine du télérupteur. Celui-ci bascule son contact interne. Si la lampe était éteinte, elle s’allume, et inversement.
Le fil navette n’existe pas ici
Contrairement au va-et-vient, il n’y a pas de navette entre les boutons. Chaque poussoir est autonome. C’est ce qui rend l’installation extensible : ajouter un point de commande revient à tirer un fil de phase et un fil de retour bobine jusqu’au nouveau bouton.
Erreurs de câblage fréquentes avec le bouton poussoir
La première erreur consiste à confondre un interrupteur simple avec un bouton poussoir. Visuellement, les deux se ressemblent une fois posés sur la plaque murale. Un interrupteur restera en position basse ou haute après appui. Un bouton poussoir revient systématiquement au repos. Brancher un interrupteur classique sur un circuit télérupteur provoque un appui permanent sur la bobine, ce qui peut la griller.
Deuxième piège : relier les boutons poussoirs en série au lieu de les câbler en parallèle. En série, il faudrait appuyer sur tous les boutons simultanément pour envoyer l’impulsion. Le circuit devient inutilisable.
Troisième point souvent négligé : la section du fil de commande. Le fil reliant les boutons poussoirs à la borne A1 du télérupteur fait partie du circuit de commande, pas du circuit de puissance. La section minimale reste celle imposée par la norme pour le circuit d’éclairage concerné.
Norme NF C 15-100 et circuit télérupteur : ce qui a changé récemment
La norme NF C 15-100, référence pour toute installation électrique résidentielle en France, a fait l’objet d’une révision publiée le 23 août 2024. Cette révision a transformé la norme en une série de 21 textes, dont une partie spécifique aux bâtiments d’habitation (NF C 15-100-10).
Concrètement, pour un circuit d’éclairage piloté par télérupteur, cette série 2024 impose une protection différentielle 30 mA sur tous les circuits terminaux, éclairage compris. Le logement doit disposer d’au moins deux dispositifs différentiels, chacun limité à un nombre défini de circuits.
La série 2024 est applicable depuis septembre 2024. Elle devient la référence unique pour les installations neuves, extensions et modifications à partir de septembre 2025, rendant obsolète l’édition 2002 et ses amendements pour ces travaux. Si vous créez de nouveaux points de commande par bouton poussoir dans un logement existant, cette modification de circuit sera évaluée au regard de la série 2024.
Choisir entre télérupteur électromécanique et télérupteur silencieux
Le télérupteur électromécanique produit un « clac » audible à chaque impulsion. Dans un tableau électrique situé dans l’entrée ou près d’une chambre, ce bruit peut gêner, surtout la nuit.
Le télérupteur silencieux (ou électronique) remplace le mécanisme à bobine par un composant électronique qui commute sans bruit. Le fonctionnement côté bouton poussoir reste identique : même câblage, mêmes fils, même borne de commande.
La différence se situe dans le prix (le silencieux coûte plus cher) et dans la compatibilité avec certaines charges. Un télérupteur électronique peut ne pas supporter les lampes à très faible consommation ou certains types de LED sans charge minimale. Vérifiez la compatibilité avec vos luminaires LED avant l’achat.
Ajouter un bouton poussoir sur une installation existante
Vous souhaitez un point de commande supplémentaire dans une pièce ? L’opération se résume à trois étapes :
- Couper l’alimentation au disjoncteur général avant toute intervention
- Tirer un fil de phase depuis la boîte de dérivation la plus proche jusqu’au nouvel emplacement du bouton poussoir, et un fil de retour depuis ce bouton jusqu’à la borne A1 du télérupteur (ou jusqu’à une boîte de dérivation déjà reliée à cette borne)
- Raccorder le bouton poussoir, refermer, réenclencher le disjoncteur et tester chaque point de commande du circuit
Le nombre de boutons poussoirs raccordables sur un même télérupteur n’est pas limité par le télérupteur lui-même, mais par la section des conducteurs et la longueur totale du circuit de commande. Au-delà d’une certaine distance, la chute de tension sur le fil de commande peut empêcher la bobine de recevoir une impulsion suffisante.
Un circuit d’éclairage bien câblé avec un télérupteur et ses boutons poussoirs reste l’une des solutions les plus fiables pour commander un même luminaire depuis plusieurs endroits. Le principe n’a pas changé depuis des décennies. Ce qui évolue, c’est le cadre normatif et le type de lampes raccordées. Adapter le matériel aux exigences actuelles de la NF C 15-100 garantit la conformité et la sécurité de l’installation sur le long terme.
